2024/04/05 14:20
採蜜の時期が迫っているので遠隔からの重量計測の実験が来年にならないように
急いで重量センサー導入のためのプログラムと電子工作をしています。
*これは家にいながら蜂蜜の貯まり具合を確認できる仕組みです。*

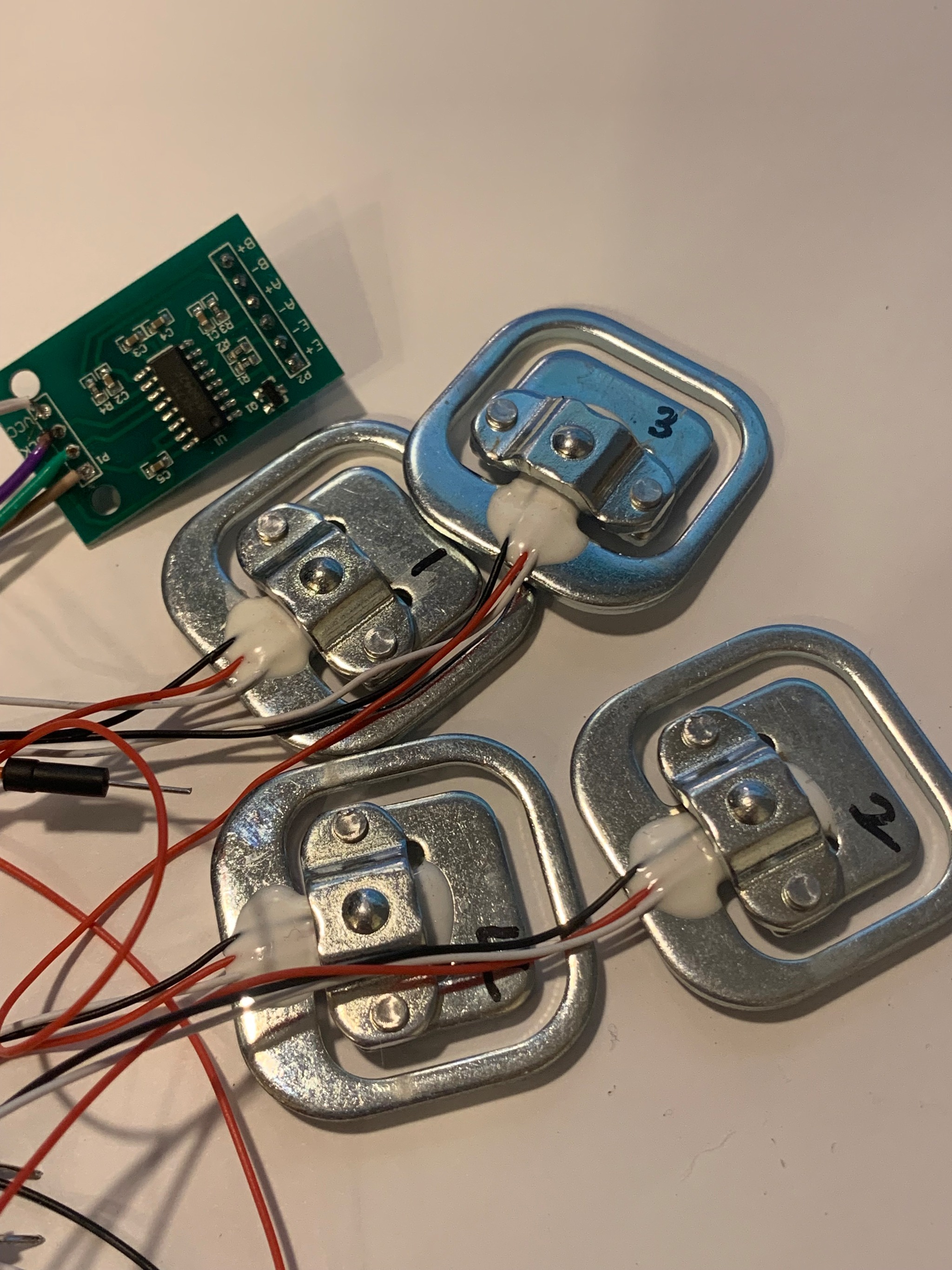

3月初旬にALIEXPRESSで注文した4つで1セットのロードセル
200kgまで測定可能なロードセルです。
![](https://baseec-img-mng.akamaized.net/images/user/blog/2321089/blog/03cc2b4c818267f4665e4607a82e3cd8.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
それとHX711のセットが4月初旬に届き、工作しプログラムするもうまく動かない。
計測結果の数値がマイナスなので、配線ミスかと思いきや配線は何度みても問題ありません。
(テスト配線)
![](https://baseec-img-mng.akamaized.net/images/user/blog/2321089/blog/a7192741068c79efdcbfd009afd71651.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)

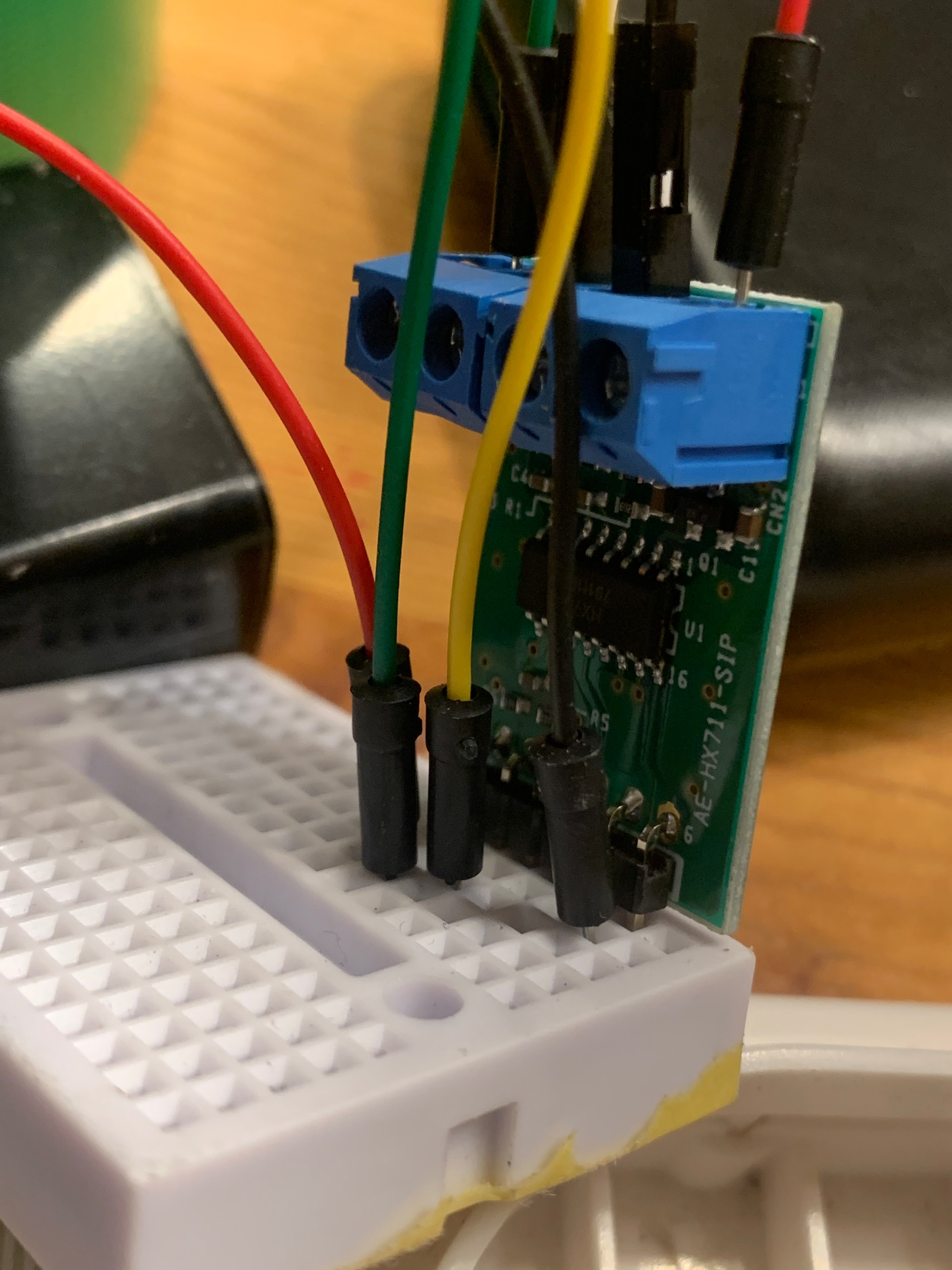

もしかしてHX711が不良品かと思い、秋月電子でHX711モジュールを購入し交換しました。
![](https://baseec-img-mng.akamaized.net/images/user/blog/2321089/blog/c0d635b77a385c55909eef69ab9efd72.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
整数の数値は出るようになったものの、キャリブレーション(センサーからの数値を重量に変換する作業)
しようとオモリを載せても数値が変化しません。
センサーに不良品が混ざっているの??またはプログラムの問題か?と思い、
まずはセンサーを交換してみないと、と思い倉庫の隅にあったデジタル計量器を分解して、
中からシングルロードセルを取り出して、picoに繋いだHX711モジュールに繋いで計測してみました。

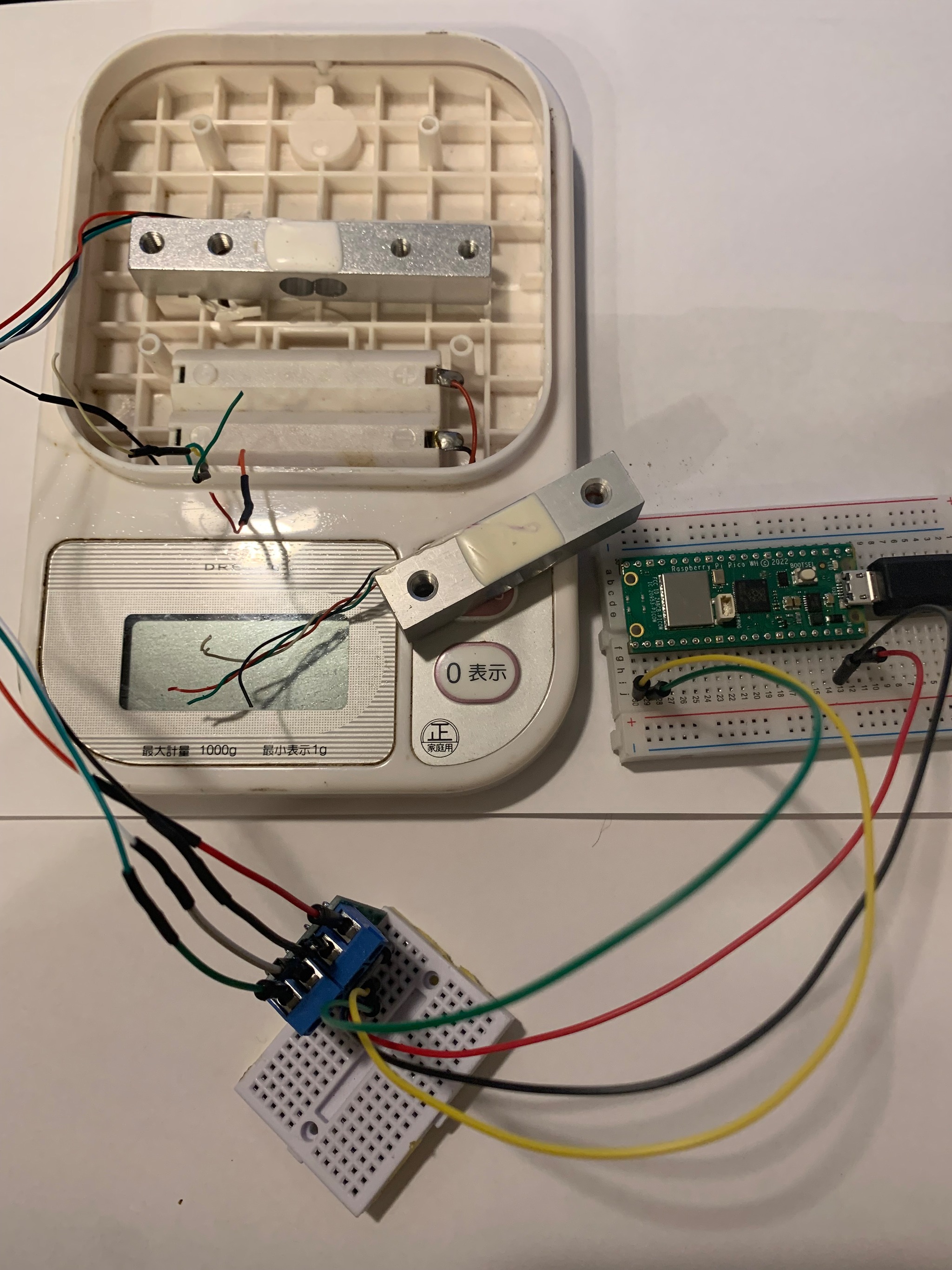

(写真は後に買った20kg対応のシングルロードセルを取り付けてみた状態)
(切断されているセンサーが元々計量器についていたセンサー)
![](https://baseec-img-mng.akamaized.net/images/user/blog/2321089/blog/a7f3a61fd9ffc84b15d7aadb6d3d2cec.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
すると、数値を出すがオモリを載せても数値が変化しません。
おかしい??と思い、デジタル計量器に繋ぎ直し、電池を入れてオモリを置くと0gのまま。
こちらのシングルロードセルも壊れていました。
プログラムは問題なさそうなので、あらためて秋月電子から20kg対応のシングルロードセルを購入し、picoにセットし
キャブレーションをしてやっとしっかりと計測できるようになりました。
![](https://baseec-img-mng.akamaized.net/images/user/blog/2321089/blog/c825fcc660040de8e90610438ed4a741.jpg?imformat=generic&q=90&im=Resize,width=2048,type=downsize)
